1) Od czego zacząć dobór zabezpieczeń?
Na etapie projektu warto odpowiedzieć na kilka pytań:
- jaka jest moc instalacji i maksymalne napięcie obwodów DC,
- czy obiekt jest narażony na częste burze/wyładowania,
- czy to dom, obiekt publiczny czy przemysł (inne wymagania i ryzyka).
To te czynniki determinują, czy i gdzie zastosować m.in. ograniczniki przepięć, jak dobrać zabezpieczenia nadprądowe i jak podejść do ochrony przeciwporażeniowej.
2) Ograniczniki przepięć (SPD) – kiedy i jakie?
W praktyce w nowoczesnych instalacjach PV coraz częściej spotkasz ochronę przeciwprzepięciową po obu stronach:
- ogranicznik przepięć DC (ochrona stringów i wejścia falownika),
- ograniczniki przepięć AC (ochrona po stronie sieci/rozdzielnicy).
SPD warto traktować jako “must have” zwłaszcza przy instalacjach dachowych i gruntowych, większych mocach oraz w obiektach użyteczności publicznej.
W zależności od koncepcji ochrony dobiera się typ (np. ogranicznik przepięć typu 2, a czasem układy T1/T2), konfigurację (np. 1-f/3-f, „3+0”, „3+1”) i prawidłowe dobezpieczenie (często pojawia się temat dobezpieczenie ogranicznika przepięć).
3) Zabezpieczenia nadprądowe – wyłączniki i “B16/B10”

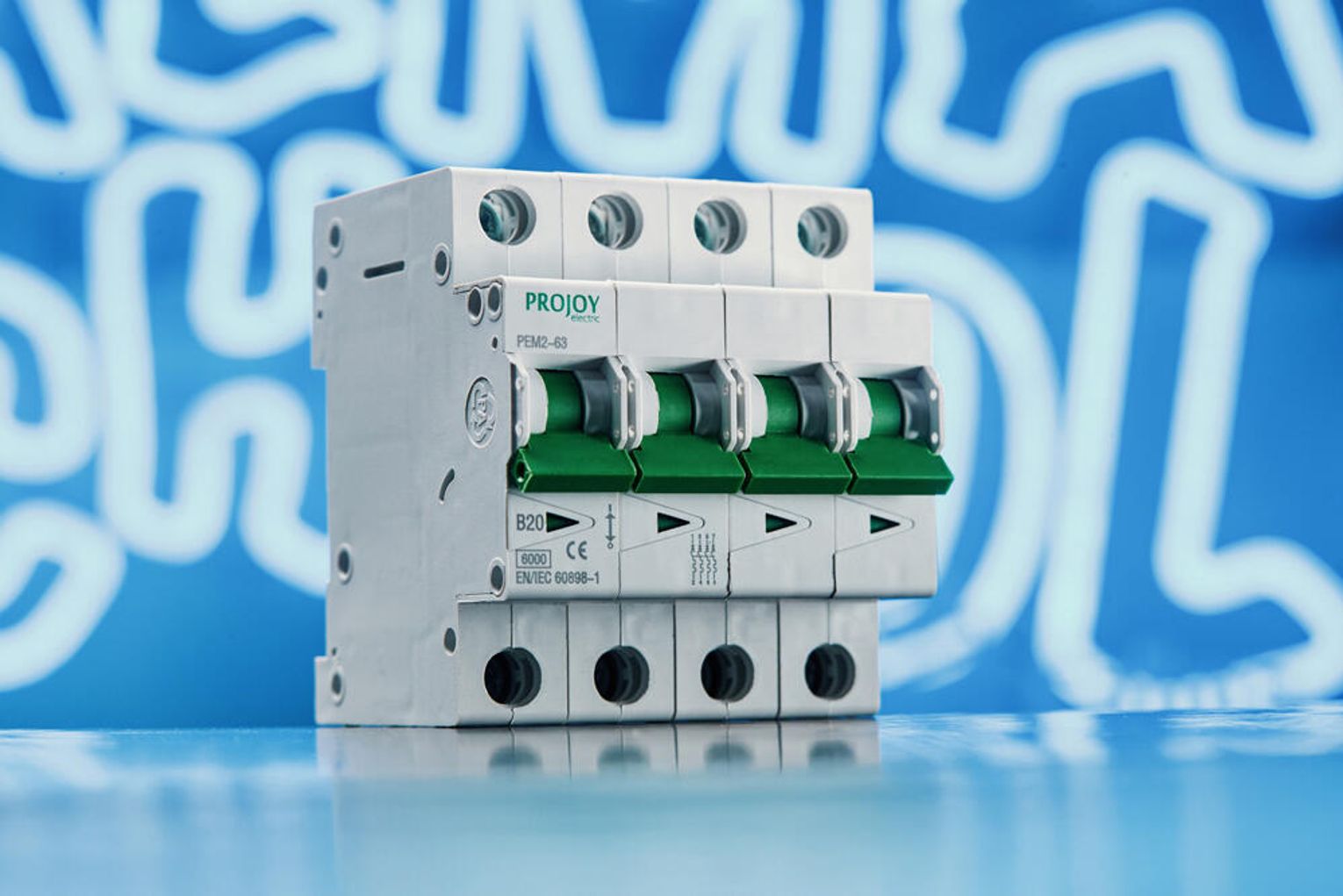

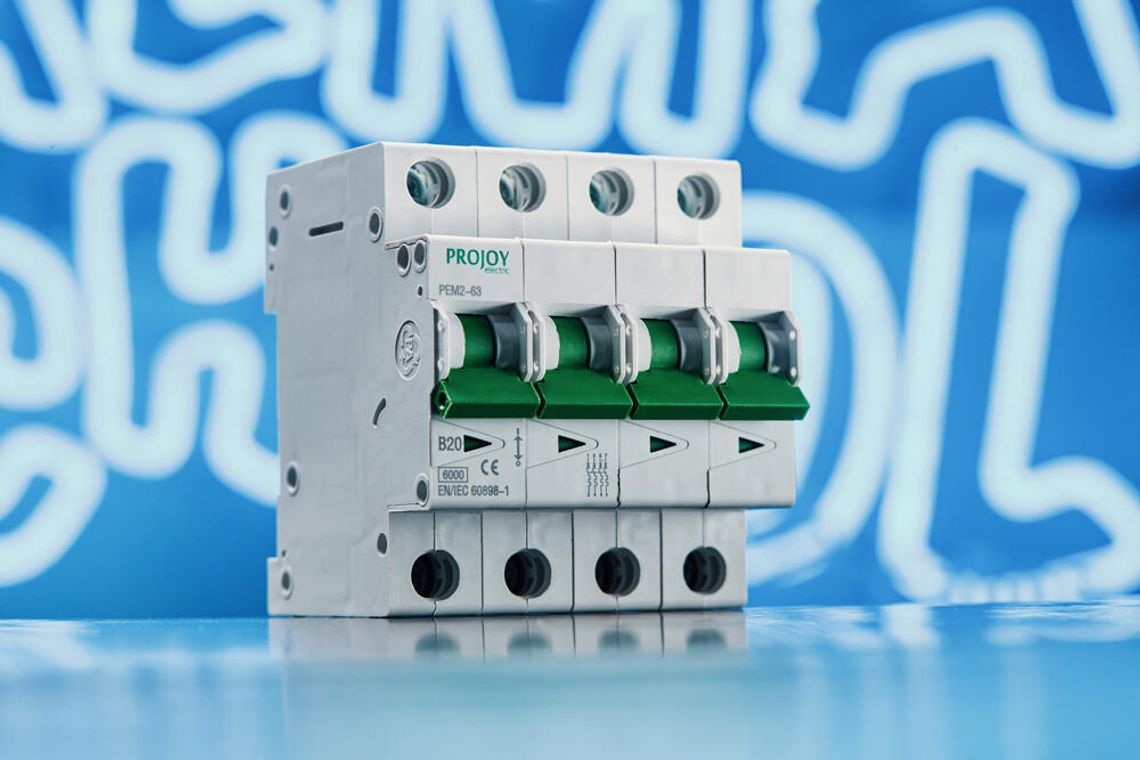

Po stronie AC standardem są wyłączniki nadprądowe (MCB) i/lub wyłączniki zintegrowane. To właśnie tu padają popularne hasła jak wyłącznik nadprądowy B16, bezpiecznik B16, bezpiecznik B10, bezpiecznik C16/C20/C25 czy rozwiązania 1- i 3-fazowe (np. wyłącznik nadprądowy 3 fazowy). Kluczowe jest, by nie dobierać ich „na oko” – liczą się obciążalności, przekroje przewodów, warunki zadziałania i charakterystyka (B/C/D) w konkretnej instalacji.
4) Różnicówka i ochrona przeciwporażeniowa

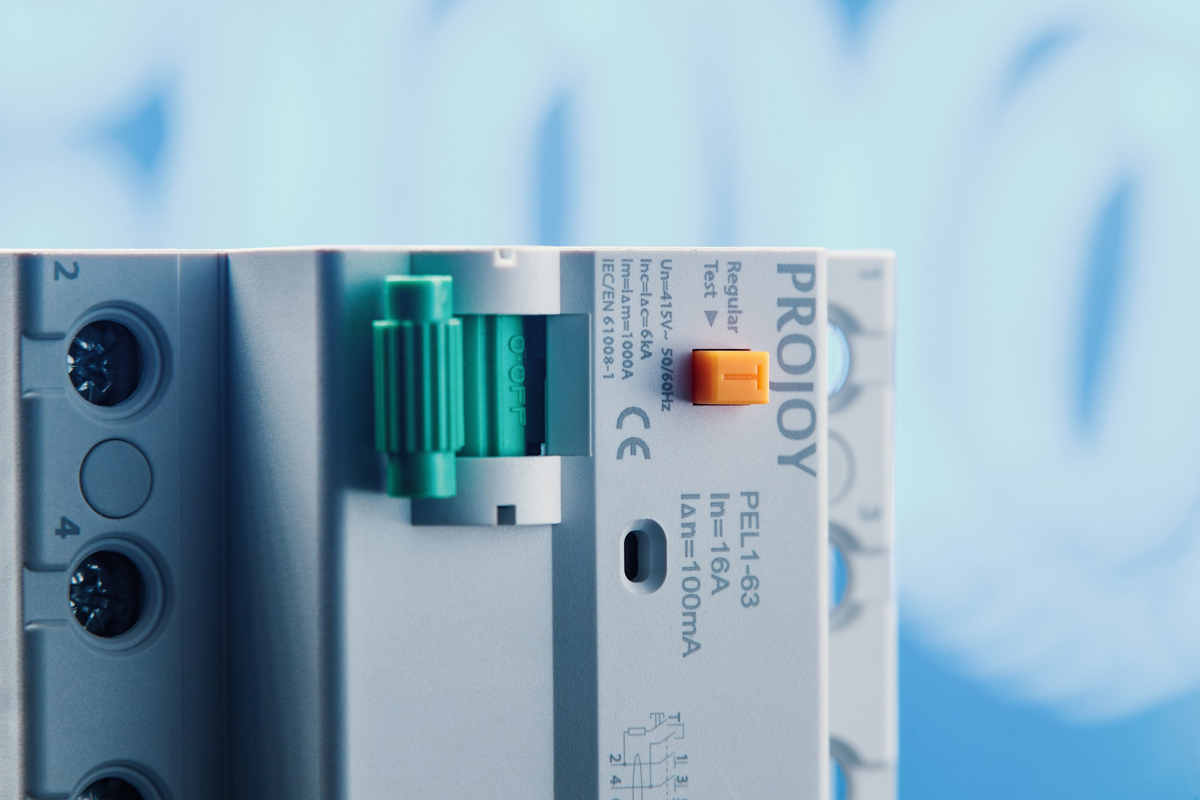

W rozdzielnicy po stronie AC zwykle pojawia się wyłącznik różnicowoprądowy (potocznie różnicówka, różnicowoprądowy) – dobierany pod układ sieci, liczbę faz oraz wymagany prąd zadziałania (np. wyłącznik różnicowo prądowy 30mA). Czasem stosuje się rozwiązania “2 w 1”, czyli wyłącznik różnicowo prądowy z członem nadprądowym (RCBO) – by w jednym module połączyć funkcję RCD i MCB.
5) Aparatura PV i bezpieczeństwo serwisowe
Po stronie DC, oprócz SPD, istotne są elementy pozwalające bezpiecznie odłączać i serwisować instalację: rozłączniki izolacyjne oraz bezpieczniki DC, a w wielu projektach także wyłączniki przeciwpożarowe DC (odłączanie napięcia w sytuacji awaryjnej).
Podsumowanie
Najlepszy efekt daje spójny zestaw zabezpieczeń: ograniczniki przepięć (AC i DC), właściwie dobrane zabezpieczenia nadprądowe oraz poprawnie dobrany wyłącznik różnicowoprądowy. Producent/dostawca, który oferuje komplet aparatury do PV oraz wsparcie szkoleniowe, ułatwia utrzymanie jednolitego standardu i ogranicza ryzyko błędów wykonawczych.
